Antena hy gain lokal yang sudah terpasang hampir 5 tahun nampaknya perlu perbaikan. Ketika radio vhf Icom IC2100H yang biasa dipakai sedikit bermasalah, kecurigaan mengarah ke antena.
Ternyata setelah dilakukan pengukuran swr mengunakan SWR meter Daiwa CN801V memang swr-nya di atas 4.
Demi pancaran yang lebih baik akhirnya antena sementara di-service dan dibongkar loading coil-nya karena kemasukan air dan korosif di sana sini.
Selama perbaika antena, rasanya koq ya gatel pengin transmit. Transmit menggunakan antena mobil yang dipasang di base station ternyata tidak nyaman karena pancarannya kurang bagus karena terhalang bangunan.
Akhirnya tertarik iklan di salah satu toko online untuk membeli antena vhf Super Hy Gain D-Antenna. Harganya worthed lah.
Inilah isi dus setelah di-unboxing antena VHF V2R D-antenna Taiwan.
Dari hasil browsing, inilah spesifikasi antena super hy gain :
Setting frekuensi antena super hy gain ini mudah. Pengaturan panjang tubing menggunakan skrup tidak lagi menggunakan klem, sehingga nampak lebih kokoh. Berikut ini adalah grafis cara melakukan setting antena VHF V2R D-antenna.
Pengaturan panjang tube bagian A dapat dilihat pada gambar berikut.
Sedangkan panjang tube bagian B adalah sebagai berikut.
Kelebihan antena super hy gain D-antenna ini adalah bahan alumunium yang lebih tebal. Selain itu juga loading coil juga nampak lebih kokoh dan kedap air.
Kekurangannya adalah tubing bagian B hanya bisa digeser ground plane-nya saja dengan panjang tetap sehingga agak sedikit sulit mengatur bagian B.
Untuk daya receive dengan ketinggian yang sama dengan antena sebelumnya lebih baik. Pancaran dengan power 5 watts sudah mampu mencapai Garut dengan ketinggian antena sekitar 7 m.
Itulah Review Antena VHF Super Hy-Gain V2R D-Antenna Taiwan.
Ternyata setelah dilakukan pengukuran swr mengunakan SWR meter Daiwa CN801V memang swr-nya di atas 4.
 |

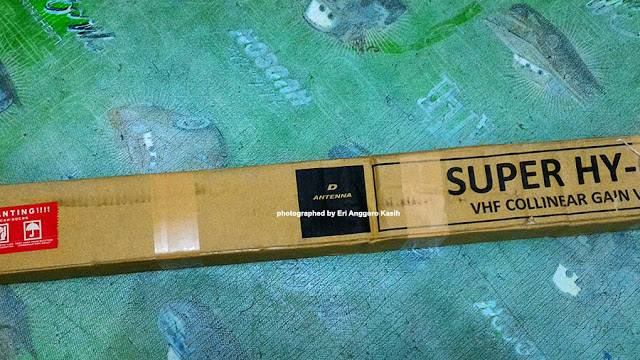

| Antena VHF V2R D-Antenna made in Taiwan. |
Demi pancaran yang lebih baik akhirnya antena sementara di-service dan dibongkar loading coil-nya karena kemasukan air dan korosif di sana sini.
Selama perbaika antena, rasanya koq ya gatel pengin transmit. Transmit menggunakan antena mobil yang dipasang di base station ternyata tidak nyaman karena pancarannya kurang bagus karena terhalang bangunan.
Akhirnya tertarik iklan di salah satu toko online untuk membeli antena vhf Super Hy Gain D-Antenna. Harganya worthed lah.
Inilah isi dus setelah di-unboxing antena VHF V2R D-antenna Taiwan.
 |

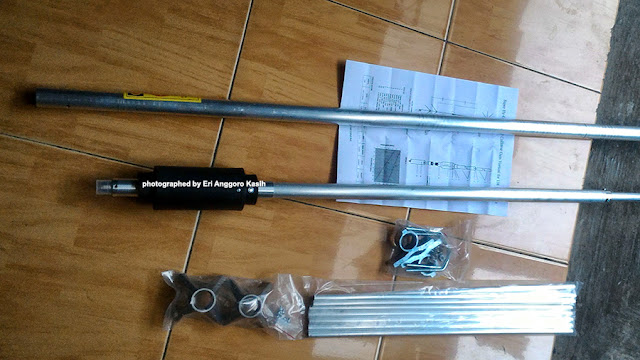

| Isi dus antena VHF V2R D-antenna Taiwan. |
Brand: Hy-Gain ( D ANTENNA - TAIWAN)Antena Super Hy Gain ini adalah antena vhf vertikal untuk 2 meter band. Antena Super Hy Gain ini mampu dipakai sampai power sebesar 500 watts.
Model: V-2R
Frequency: 138 - 175 MHz
Gain: 5.2 dBi
Type: VHF Vertical
Setting frekuensi antena super hy gain ini mudah. Pengaturan panjang tubing menggunakan skrup tidak lagi menggunakan klem, sehingga nampak lebih kokoh. Berikut ini adalah grafis cara melakukan setting antena VHF V2R D-antenna.
 |

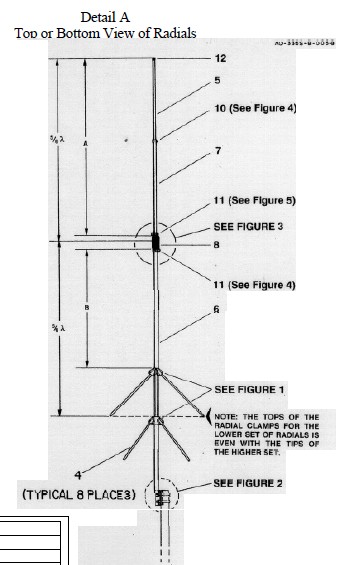

| Ilustrasi potongan antena V2R D-antenna. |
 |

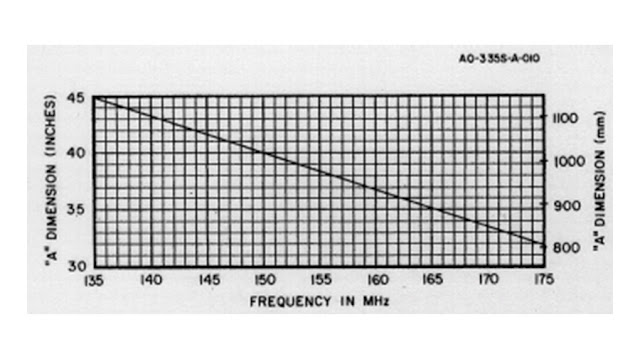

| Ukuran panjang tubing bagian A antena V2R D-antenna. |
 |

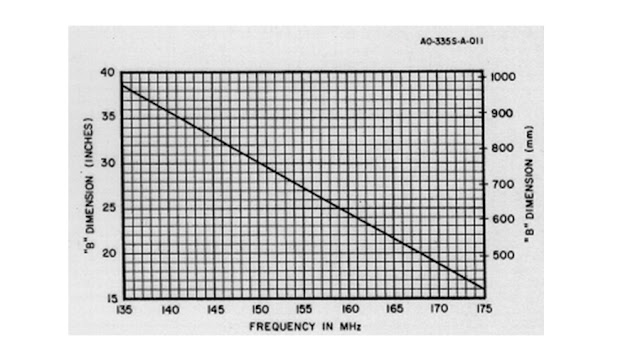

| Ukuran panjang tubing bagian B antena V2R D-antenna. |
Kekurangannya adalah tubing bagian B hanya bisa digeser ground plane-nya saja dengan panjang tetap sehingga agak sedikit sulit mengatur bagian B.
Untuk daya receive dengan ketinggian yang sama dengan antena sebelumnya lebih baik. Pancaran dengan power 5 watts sudah mampu mencapai Garut dengan ketinggian antena sekitar 7 m.
Itulah Review Antena VHF Super Hy-Gain V2R D-Antenna Taiwan.
